产品名称： 宽频LCR数字电桥
|
|
详细信息
|

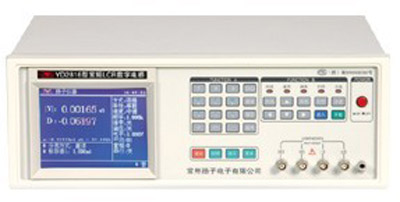

宽频LCR数字电桥YD2816
人性化操作界面，
采用320×240的液晶显示器，操作简单
20Hz-150kHz共3023个测试频点
先进的中文显示模式，列表扫描测试功能
六档分选，档计数、讯响位选择
0-25V直流内偏置电压
PLC接口、RS232接口（选件）
|
测试参数 |
|Z|,|Y|,C,L,X,B,R,D,Q,G,θ |
|
测试频率 |
20Hz至150kHz,共3023个测试频点 |
|
测试电平 |
10mV至2.55V,以10mV步进 |
|
显示范围 |
|Z|,R,X:0.00001Ω-999.999MΩ
L:0.00001μH-9999.99H
C:0.00001pF-99999μF
|Y|,B,G:0.00001μS-99.9999S
D,Q:0.00001-99999.9
θ:90.0000°-90.0000° |
|
基本准确度 |
0.05%(基本量程内） |
|
测量速度 |
慢速1.5次/秒，中速4次/秒，快速8次/秒 |
|
等效电路 |
串联，并联 |
|
显示方式 |
直读，△，△%，V/I(电压/电流显示） |
|
内偏置电压 |
0-25V DC.0.1V步进，25V-100V DC.1V步进 |
|
清零功能 |
开路，短路，点频，扫频清零 |
|
其他功能 |
六档分选，档计数，讯响位选择，测量值平均，设定参数保护功能 |
|
接口 |
PLC接口，RS232C接口（选件） |
|
工作温湿度 |
0℃ -40℃ ≤ 85%RH |
|
电源要求 |
198V-242V AC,47.5Hz-52.5Hz |
|
功耗 |
≤30VA |
|
外型尺寸 |
405×140×360（mm) |
|
|
|
|
|
