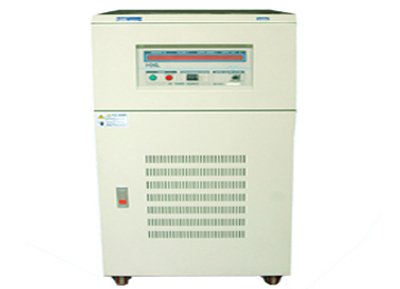

产品名称： 单相数显变频电源
|
|
详细信息
|
产 品 说 明
IGBT/PWM式变频电源特征:
1. 输入频率:50Hz,60 Hz
2. 输出电压:0~300VAC.
3. 输出频率:40－499.9Hz可程式指拔设定.
4. 电压、频率、电流、功率表采用4位数字LED显示，简单、易读、高解析度.
5. 电压(V)、频率(Hz)、电流(A)、功率(W)4视窗同时量测、显示、无需切换.
6. 无幅射干扰,含谐波成份小,并经特殊处理,不产生干扰.
7. 纯净、稳定的正弦波输出.
8. 容量大、体积小、重量轻(17Kgs)、效率高;静音装置、可靠度高。
9. 提供世界各国标准电压、频率、模拟测试各种电器产品。
10.超载能力强。瞬间电流可承受3倍的额定电流。
11.具过电流、过高温、短路、瞬间断电保护及警告装置。
12.适合电阻性、电容性、电感性及其它非线性负载使用。
|
相 数 |
单 相 |
|
容量 |
500VA—100KVA |
|
制作方式 |
IGBT/PWM脉波宽度调变方式 |
|
输入 |
电 压
（任选一种） |
1相2线+G:110V(2-5KVA),220V/230V/240±10% |
|
3相4线+G:Y接法:190/110,200/115,208/120,220/128,230/132,240/139V±10% |
|
3相4线+G:Y接法:380/220, 400/230, 415/240, 440/254, 460/265, 480/277V±10% |
|
3相3线+G:Delta接法220，230，240，380，400，415，440V±10% |
|
频率(任选一种) |
47Hz--63Hz或400Hz ±5% |
|
输 出 |
电压 |
110V系统：0-150V(Low Range) |
选项:1).0-600V, 2).标称选定电压: ±10%~+25%,-10%~-30%预先设定 |
|
220V系统:0-300V(High Range) |
|
负载稳定率 |
≤±1% |
|
频率 |
40.0Hz to 499.9Hz(可程式设定） |
|
频率稳定度 |
≤±0.01% |
|
谐波失真 |
正弦波,≤2% |
|
频率表 |
4位数,数位频率表,解析度0.1Hz/Step |
|
电压表 |
4位数,数位电压表,解析度0.1V |
|
电流表 |
4位数,数位电流表,解析度0.1A |
|
瓦特表 |
4位数,数位瓦特表,解析度0.1W |
|
保护装置 |
具过载,过高温、短路、瞬间断电保护，告警装置 |
|
工作 环境 |
温度 |
0-40deg.℃ |
|
湿度 |
0-90%（非凝结状态） |
|
|
|
实体规范（单相） |
|
|
|
|
|
|
|
|
|
|
|
型号 |
HXL500W |
HXL1101 |
HXL1102 |
HXL1103 |
HXL1105 |
HXL1108 |
HXL1110<, /SPAN> |
HXL1115 |
HXL1120 |
HXL1130 |
HXL1145 |
|
容量 |
500VA |
1KVA |
2KVA |
3KVA |
5KVA |
8KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
|
制作方式 |
IGBT/PWM脉波宽度调变方式 |
|
输出 |
限电流低档(L-N) |
L:4.2A |
L:8.4A |
L:16.8A |
L:25.0A |
L:41.6A |
L:63.0A |
L:83.2A |
L:125.0A |
L:166.4A |
L:250A |
L:375A |
|
高档:(L-N) |
H:2.1A |
H:4.2A |
H:8.4A |
H:12.5A |
H:20.8A |
H:31.5A |
H:41.6A |
H:62.5A |
H:83.2A |
H:125A |
H:188A |
|
重量 |
(Kgs) |
17 |
21 |
45 |
60 |
70 |
80 |
120 |
130 |
150 |
200 |
265 |
|
(Lbs) |
37.4 |
46.2 |
99 |
132 |
154 |
176 |
264 |
286 |
330 |
440 |
583 |
|
尺寸 （mm) |
(mm) |
365*570*138 |
350*530*675 |
350*630*855 |
450*630*1000 |
|
(inch) |
14.6*14.8*5.5 |
14*21.2*37 |
14*26*34.2 |
18*25.2*40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
实体规范（三进单出） |
|
|
|
|
|
|
|
|
|
|
型号 |
HXL3110 |
HXL3115 |
HXL3120 |
HXL3125 |
HXL3130 |
HXL3145 |
HXL3150 |
HXL3160 |
HXL3175 |
HXL3190 |
HXL31100 |
|
容量 |
10KVA |
15KVA |
20KVA |
25KVA |
30KVA |
45KVA |
50KVA |
60KVA |
75KVA |
90KVA |
100KVA |
|
制作方试 |
IGBT/PWM脉波宽度调变方式 |
|
输出 |
限电流低档 (L-N) |
L:83.2A |
L:125.0A |
L:166.6A |
L:208.3A |
L:250.0A |
L:375.0A |
L:416.6A |
L:500.0A |
L:625.0A |
L:750.0A |
L:416.6A |
|
高档:(L-N) |
H:41.6A |
H:62.5A |
H:83.3A |
H:104.1A |
H:125.0A |
H:187.5A |
H:208.3A |
H:250.0A |
H:312.5A |
H:375.0A |
H:833.3A |
|
重量 |
(Kgs) |
120 |
130 |
150 |
175 |
200 |
265 |
290 |
350 |
410 |
485 |
545 |
|
(Lbs) |
264 |
286 |
330 |
385 |
440 |
583 |
638 |
770 |
902 |
1067 |
1199 |
|
尺寸 （mm) |
(mm) |
350*630*855 |
500*780*1000 |
750*1000*1200 |
850*1100*1350 |
|
(inch) |
14*26*34.2 |
20*31.2*40 |
30*40*48.5 |
34*44*54.5 | |
|
|
|
|
