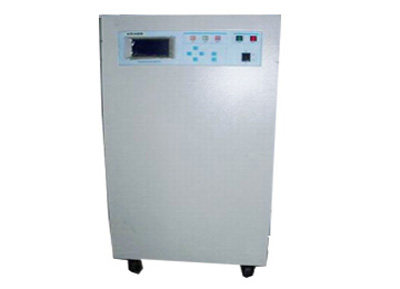

电器安全性能综合测试仪

产品名称:  电器安全性能综合测试仪





详细信息

产 品 说 明
主要特点:
■ 满足GB4706.1-2005等国内外安规标准测试
■测试迅速:以ARM7TDMI内核的微控制器为核心,测试通道实时捕获被测设备在测试过程中各参数变化情况,几秒钟内准确完成一项测试,最短在十秒内完成全部项目测试(耐压、绝缘、接地、泄漏、四项测试),能满足生产线对测试时间的要求;
■ 运行可靠:本系列测试仪整机线路采用了多种抗干扰措施,抗干扰能力强;同时具有硬件和软件保护,运行安全可靠;
■ 操作简单:本系列测试仪采用背光式液晶显示屏,光线柔和,清晰度高,受环境光线影响小;中文菜单提示操作步骤,光标指示,简明易懂;全屏显示测试结果,多组测试条件记忆,能方便地实现多种电器机型的测试;
■ 使用安全:自动过压、过流保护,使用更加安全;
■ 智能判别:可设定电压、电流下限判定,消除产品漏检;对产品测试失败,进行智能分析,声光报警
■ 耐压、泄漏、绝缘、接地、四项项联合测试
适用对象:
家用电器生产制造商,以及进行家电安全规范检测认证的机构,科研院所
技术参数:

技术参数

HXL4000(四合一电器安全性能综合测试仪)

显示方式

240×128点阵 蓝屏

隔离变压器容量

单相:2000W

过流保护门限

电流大于30A,超过5s保护

报警方式

声、光报警

接口功能

RS23297电源接口、报警灯接口、遥控接口

选配功能

RS485接口、打印接口、脚踏开关接口、开关量接口

蜂鸣器报警声音

可开启,可关闭

测试组数

15个测试组,每组7个测试步

接地电阻测试

空载输出电压

<12V

电流设定范围

AC 5A~30A 50Hz/60Hz 1A/

电流精度

±(3%×读数+0.18A

电流稳定度

小于0.4% (10A电流,100mΩ)

接地电阻测量范围/精度

10500mΩ ±(3%×显示值+5个字)

接地电阻上限设定范围

3A≤电流≤10A10500mΩ;

11A≤电流≤25A10300mΩ;

26A≤电流≤30A10200mΩ 1mΩ/

接地电阻下限设定范围

0~100mΩ

补偿电阻范围

0~200 mΩ自动测量,可开、关

接地电压测量范围/精度

307500mV ±(3%×显示值+50mV

接地电压上限设定范围

307500mV 1mV/

接地电阻下限设定范围

03000mV

补偿电压范围

01000mV 自动测量,可开、关

测试时间范围/分辨率

1999s 1s/

绝缘电阻测试

额定输出负载/电流

2VA1000V/2mA 2mA

输出电压范围/调整率

DC 500V/1000V <1%(从空载到满载)

输出电压纹波

<1% (纯阻1000V/1mA

输出电压精度/分辨率

±(3%×读数+3V 5V

绝缘电阻测量范围/精度

100MΩ:±(3%×显示值+3个字);

>100 MΩ:±(8%×显示值+8个字)

绝缘电阻上限设定范围

01000 MΩ

绝缘电阻下限设定范围

0.31000MΩ 0.1MΩ/步(≤100MΩ),1 MΩ/步(>100MΩ)

测试时间范围/分辨率

1999s 1s/

交流耐压测试

额定输出负载

AC5000V/40mA

输出电压范围/频率/调整率

5005000V 50Hz/60Hz <3% (从空载到满载)

输出电压设定范围/精度

静态:AC5005000V; 动态:AC5004000V  ±(3%×读数+10V

击穿电流测量精度

±(3%×读数+0.03mA

击穿电流预置报警范围

上限:0.140.00mA;下限:02.00mA0.01mA/

补偿电流范围

0.0010.00mA,自动测量,可开、关

测试时间范围

1999s   1s/

缓升时间范围

0100s   1s/

泄漏测试

输出电压范围

1.06倍的输入电压(由隔离变压器输出,电压调整率5%)

泄漏类型设定

静态泄漏,动态泄漏

输出电压测量范围/精度

AC 60280V/4565Hz: ±(0.5%×显示值+2个字)

泄漏电流设定范围

上限:05000μA 0.001mA;下限:02.000mA

补偿电流设定范围

01000μA,自动测量,可开、关

泄漏电流测量范围/精度

0.050mA5000μA/ DC10kHz:±(3%×显示值+10uA);

10k1MHz:±(5%×显示值+50μA

测试时间范围

1999s 1s/

额定负载功率范围

 2kW4KW/6KW)可选
