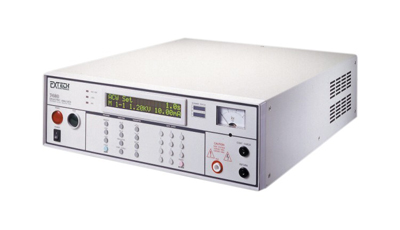

产品名称： 安规分析仪
|
|
详细信息
|
产 品 说 明
主要特点：
●大屏幕20*2液晶显示
●交流耐压/直流耐压/绝缘电阻/接地阻抗等测试功能
●内建50组程序储存、每一组可设定8个测试步骤，可进行步骤间的连续测试
●测试线补偿功能，确保测试准确性
●前面板输入软件校正
●4通道或8通道扫描功能（选件）
●标配RS232接口，可选配GPIB接口
●PLC远端控制接口
●键盘锁定功能
●可选配交流500VA/100mA功率单元
|
机 型 |
功能说明 |
|
7410 |
交流/直流耐压/绝缘测试器(AC/DC Withstand Voltage/Insulation Tester) |
|
7440 |
交流/直流耐压/绝缘/接地测试器(AC/DC Withstand Voltage/Insulation/Ground Tester) |
|
型号 |
7410 |
7440 |
|
交流耐压（AC WITHSTAND VOLTAGE） |
|
输出范围 |
5KVAC/30mA |
5KVAC/40mA |
|
|
范围 |
准确度 |
|
输出电压(ACV) |
0 - 5000 |
±（2%设定值+5V） |
|
输出频率 |
50Hz/60Hz ±100ppm,可选择 |
|
输出波形 |
正弦波 ,THD.<2% (Resistive Load), Crest Factor = 1.3 - 1.5 |
|
输出调整率 |
± (1% of output + 5V), 空载至满载 |
|
设定 |
|
电流上限（mA）
电流下限（mA） |
0-30.00 |
0-40.00 |
|
分辨率 : 0.01, 准确度 : ±（2% 设定值 + 3个字） |
|
缓升时间（second） |
范围 : 0 - 9.999 |
|
缓降时间（second）
测试时间（second） |
分辨率 : 0.001, 准确度 : ±（2% 设定值 + 3个字） |
|
0.1 - 999.9 |
±（0.1%+0.05sec） |
|
ARC侦测 |
0, 0.3 - 999.9
(0=continuous) |
|
电流上限（mA） |
1 - 9 范围s (9灵敏度最高) |
|
电流下限（mA） |
0 - 2.000 或自动设定 |
|
直流耐压（DC WITHSTAND VOLTAGE） |
|
输出范围 |
6KVDC/9999µA |
|
输出电压（DCV） |
0 - 6000 |
±（2%设定值+5V） |
|
输出纹波 |
<5%（6KV/9999µA 阻性负载时） |
|
设定 |
|
直流电流上限 （µA） |
0 - 9999 |
±（2%设定值+3个字） |
|
直流电流下限（ µA） |
0 - 999.9 |
±（2%设定值+3个字） |
|
上升时间（second） |
0.1 - 999.9 |
±（0.1% + 0.05sec） |
|
测试时间（second） |
0, 0.4 - 999.9
(0=continuous) |
|
Arc 侦测 |
1 - 9 范围 (9 灵敏度最高) |
|
上升电流上限 |
ON/OFF, 可选择 |
|
充电电流下限（ µA） |
0 - 350.0 或自动设定 |
|
放电时间 |
≦ 200 msec |
|
绝缘电阻（INSULATION RESISTANCE） |
|
输出范围 |
1KVDC/9999MΩ |
|
输出电压（DCV） |
100 - 1000 |
±（2%设定值+3V） |
|
电阻上限（ MΩ） |
0, 1 - 9999 (0=OFF) |
±（2% 设定值+2个字）at 500-1000VDC, 1 -999.9 MΩ
±（8% 设定值+2个字）at 500-1000VDC, 1000 -9999 MΩ
±（8% 设定值+2个字）at 100-499VDC, 1 -999.9 MΩ |
|
电阻下限（MΩ） |
1 - 9999 |
|
测试时间（second） |
0, 0.5 - 999.9
(0=continuous) |
±（0.1%+0.05sec） |
|
充电下限电流（µA） |
0 - 3.500或自动设定 |
|
接地阻抗（GROUND BOND ）(仅7440机型) |
|
输出范围 |
30A/600mΩ, 8V |
|
输出交流电流（A） |
3.00 - 30.00 |
± (2%设定值+3个字) |
|
输出交流电压（V） |
3.00 - 8.00 |
± (2% 设定值+3个字) |
|
输出频率 |
50Hz/60Hz ±100ppm,可选择 |
|
设定 |
|
阻值上限（mΩ） |
0 - 150 (3 - 30A) |
± (2% 设定值+2个字) |
|
阻值下限（mΩ） |
0 - 600 (3 - 10A) |
|
引线电阻补偿（mΩ） |
0 -200 |
± (2% 设定值+2个字) |
|
测试时间（second） |
0, 0.5 - 999.9 sec (0=continuous) |
±（0.1%+0.05sec） |
|
测量 |
|
AC/DC电压（KV） |
0 - 6.00 |
±（1.5%读值+1个字） |
|
DC电压, V (IR时) |
100 - 1000 |
±（1.5%读值+3V） |
|
AC 范围范围(mA) |
0-3.500 |
0-3.500 |
0-3.500 |
|
3.00-30.00 |
3.00-40.00 |
3.00-40.00 |
|
AC 电流分辨率(mA) |
0.001/0.01 |
|
AC 电流准确度（mA） |
± (2% 读值+个字) |
|
DC电流范围（µA） |
0-350.0 |
± (2%读值+3个字) |
|
300 - 3500 |
|
3000-9999 |
|
AC 电流（A） (GB时) |
0 - 35.00 |
±（2%读值+3个字） |
|
阻值 , MΩ(IR) |
1 - 9999
(Auto 范围) |
±（8% 读值+2个字）at 100-499VDC,
1-999.9 MΩ
±（8% 读值+2个字）at 500-1000VDC,
1000 -9999 MΩ
±（2% 读值+2个字）at 500-1000VDC,
1 -999.9 MΩ |
|
阻值 , mΩ (GB时) |
0 - 600 |
±（2%读值+2个字） |
|
一般规格 |
|
输入电压AC |
115/230Vac±15%, 50/60Hz ± 5% |
|
PLC 远端控制 |
输入: Test , Reset , Memory1.2.3 |
|
输出: Pass , Fail , Processing |
|
设定储存 |
50 组, 8 步/组 |
|
显示 |
20×2 LCD |
|
键盘锁 |
预防参数的随意改动 |
|
校准 |
面板输入软件较正 |
|
告警音量设定 |
范围: 0-9 ;0=OFF, 1为最小音量, 9 为最大音量 |
|
后面板输出 |
有 |
|
内建扫描 |
选件（可选4通道或8通道） |
|
模拟表 |
选件 |
有 |
|
RS232 接口 |
有 |
|
GPIB接口 |
选件 |
|
打印机接口 |
选件 |
|
使用环境 |
0-40℃, 20-80%RH |
|
尺寸 (W×H×D) |
430×133×500 (mm) |
430×133×500(mm) |
|
重量 |
15Kg |
22Kg |
|
附件 |
|
电源线 |
1根 |
|
测试线 |
1 副 |
|
说明书 |
1本 |
|
8通道扫描板（含线） |
选件 |
|
4通道扫描板（含线） |
选件 |
|
RS232连接线 |
选件 | |
|
|
|
|
