VLPAK2000维氏硬度计

在硬度测量中，由于必须通过视像监视器
测量压痕对角线，因此经常出现不同的测
量人员测量结果不同的情况，不但不能节
省劳动力，也无法提高工作效率。特点
• 高速自动读数器可在 0.3 秒内捕捉到压痕
并显示硬度测量结果，有效提高了测量
效率。
• 便于进行复合多点测量。技术参数
自动压痕探测: HV (维氏) 和HK(努氏)
探测方法: 二次曲线回归法
探测时间: 0.3 秒
测试重复精度: ±0.5% (0.1μm) (物镜镜头50X,
对角线11 - 45mm, 500HV)
手动测量方法: HV (维氏) 和HK(努氏) 视像线测量
转换
硬性钢材: HV, HK, HS, TENS, HRA, HRC, HRD,
HR15N, HR30N, HR45N
软性材料: HV, HK, TENS, HRA, HRF, HRB, HRG,
HR15T, HR30T, HR45T
OK/NG 判断: 测试时计算
图像存储: 每个操作屏上都有此项
中心标示: 显示功能开／关
测量数据存储: 以文本格式存储(CSV 格式)
可用数据处理宏进行处理
功能: 电动旋转盘控制、测力时间控制
(5-99 秒)、照明级别调节(15 个级别)、
负载速度调节(4 个级别)、压痕控制AT-400

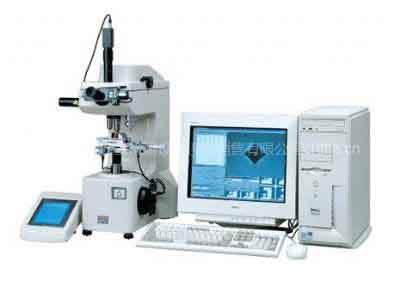

810 系列 — 自动读数硬度测量系统带有XY 工作台VLPAK2000 自动读数测量程序不仅可自动读
出压痕对角线长度，而且能够将其换算为
硬度值，从而减少了测量过程中因操作人
员不同而造成的错误。通过此程序的自动
快速读数功能，只需0.3 秒就可显示测量结
果，有效提高了硬度测量的工作效率。特点
• 可将XY 工作台的移动式样设置为直线式
移动、Z 字式移动、矩阵式移动、圆周式
移动、不规则移动或组合式移动。
• 可通过学习功能轻松地创建工件测量程序。
• 可在显示器上显示测量条件和位置数据。
•可在显示器上显示硬化层深度和硬度曲线
的评价曲线。技术参数
自动XY 工作台
行程: 50.8 x 50.8mm
最小间距: 0.001mm (1μm)
外部尺寸 (W x D x H): 240 x 240 X 65mm
测量移动式样: 直线式、Z 字式移动、3 点交错式、
矩阵式、圆周式／弧形式、不规则
移动、教学式、以及组合式
设定点计数: 最多1000 点
自动读数功能: 参照上方VLPAK2000 的技术参数
