产品名称：前置放大器

详细信息

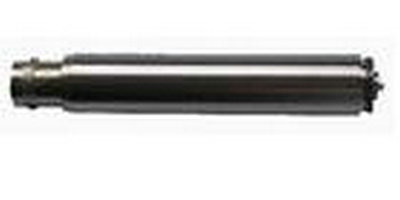

前置放大器AWA14604
AWA14604型ICP前置放大器是一种由恒流源供电的前置放大器，具有高输入阻抗、低输出阻抗、低噪声等特点，它将信号线和电源线合二为一，输出采用BNC插头，只要使用单芯屏蔽BNC插头连线，而不需要专用的多芯B&K插头座或LEMO插头座，就可很方便连接到一般测量仪器的BNC插座输入端使用。在前置放大器和测量仪器之间可以连接100 m长同轴电缆线，配合Φ12.7 mm(1/2 inch)预极化测试传声器，适用于多通道噪声分析仪等场合，很受使用者的欢迎。。它的主要技术性能与常用传声器前置放大器类似，具体为：
1、外型尺寸：Φ12.7 mm (1/2 inch)
2、频率范围：20 Hz~50 kHz ±0.2 dB ；10 Hz~100 kHz±0.5 dB
3、增益：-0.3dB;
4、输入阻抗：≥2 GΩ//0.5 pF
5、总谐波失真：≤0.1 %
6、最大输出电压：≥5.0 VRMS（电源电压+24 V时）
7、输出阻抗：≤50 Ω
8、自生噪声(本底噪声)：A计权：≤5μV，22.4 Hz~22.4 kHz：≤15μV
9、电源：ICP （2 mA ~10 mA）
10、输出连接：BNC插头
11、传声器螺纹：M11.7 mm×0.423 mm(60 UNS)
12、工作温度范围：-20 ℃~+60 ℃
电路连接方法是：

电源电压优选+24 V，恒流源优选2 mA ~4 mA。如果没有恒流源，也可以用一只电阻代替，电阻阻值可选3kΩ~5 kΩ，使工作电流为2 mA ~4 mA即可。
